Como Calibrar a Extrusora e Evitar Falhas na Impressão

Você já se perguntou por que suas peças saem com lacunas ou excesso de material nas paredes? Dominar o processo de como calibrar a extrusora é o passo definitivo para elevar a qualidade das suas impressões 3D ao nível profissional.

Uma máquina desajustada pode desperdiçar horas de trabalho e filamento caro. Entender o comportamento da sua impressora é a chave para evitar frustrações constantes com problemas de adesão ou detalhes perdidos em projetos complexos.

O papel fundamental da extrusão

A extrusora é o coração do seu sistema de fabricação, atuando como o motor principal que empurra o filamento em direção ao bico. Quando pensamos sobre como calibrar a extrusora, estamos essencialmente garantindo que a quantidade de material comandada pelo software seja exatamente o que chega até o hotend.

Em nossos testes na Guia 3D Pro, percebemos que mesmo impressoras de entrada podem produzir resultados surpreendentes quando o sistema de alimentação está preciso. Se ela não estiver bem regulada, todo o resto da máquina sofre, gerando peças frágeis ou com acúmulos indesejados de material que arruínam o acabamento superficial.

Manter o controle sobre o fluxo é um pilar da engenharia de precisão aplicada à manufatura aditiva. Um motor descalibrado pode criar inconsistências que, embora pareçam leves em uma camada, se tornam falhas estruturais em peças funcionais de engenharia ou joalheria.

Sinais de que algo está errado

Identificar problemas precocemente salva componentes críticos da sua impressora e evita perda de tempo. Existem sintomas clássicos que indicam a necessidade urgente de aprender como calibrar a extrusora no seu equipamento.

• Camadas incompletas: Lacunas visíveis entre as paredes da peça indicam sub-extrusão grave.
• Blobs e oozing: Excesso de material nas superfícies pode apontar uma super-extrusão descontrolada.
• Estalos no motor: Se ouvir barulhos de cliques, sua extrusora pode estar patinando por falta de pressão ou bico obstruído.
• Dimensões incorretas: Medidas de altura ou espessura de parede divergentes do projeto CAD sugerem erro de calibração.

Observar esses sinais é o primeiro passo para uma manutenção eficiente. Se notar um extrusora patinando com frequência, o sistema mecânico pode estar perdendo passos cruciais para a fidelidade da peça.

Preparação para como calibrar a extrusora

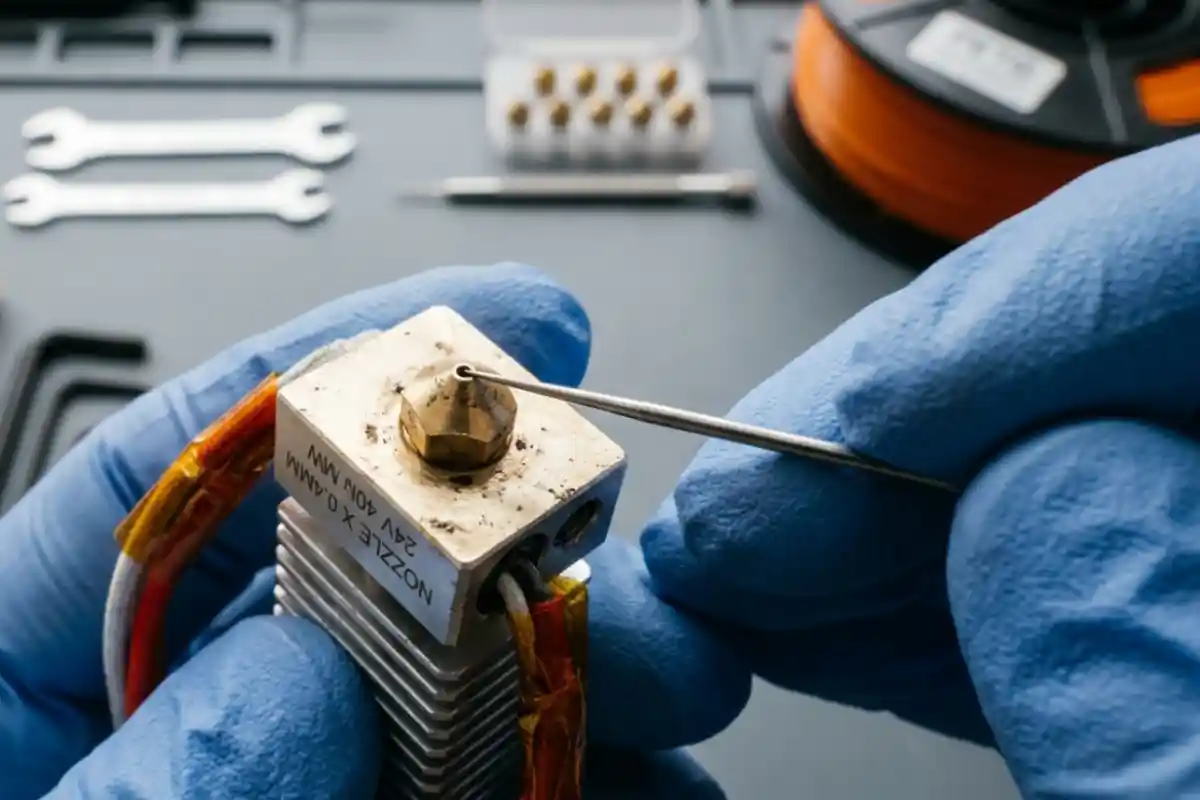

Antes de ajustar qualquer valor, a segurança e a limpeza são inegociáveis. Para um processo eficaz de como calibrar a extrusora, comece verificando a integridade do seu bico de impressão, pois qualquer resíduo interno pode falsear os resultados da medição.

Garanta que o hotend esteja aquecido na temperatura de trabalho do filamento utilizado. Isso é vital, pois o filamento frio ou em temperatura incorreta não flui de forma constante, distorcendo os dados de teste durante a calibração dos passos do motor.

Certifique-se também de que o caminho do filamento, desde o carretel até o bico, esteja livre de obstruções ou curvas muito acentuadas. Equipamentos como uma extrusora dual drive metal creality exigem uma limpeza periódica das engrenagens para garantir a tração correta durante todo o procedimento de ajuste técnico.

Medindo o fluxo do filamento

A precisão nesta etapa define o sucesso do ajuste. Para entender como calibrar a extrusora, utilize uma régua ou um paquímetro de boa qualidade e marque 120mm no filamento, medindo a partir da entrada da carcaça do motor da extrusora até um ponto visível no material.

Comande a extrusão de exatamente 100mm através do painel da impressora ou de um software de controle como o Pronterface. Ao final do comando, meça quanto sobrou da marcação original; se restarem, por exemplo, 25mm, significa que a máquina extrudou apenas 95mm em vez dos 100mm solicitados pelo comando.

Esta medição é o ponto de partida para qualquer cálculo. Sem esse dado real, você estará tentando adivinhar como calibrar a extrusora sem uma base matemática sólida, o que quase sempre resulta em frustrações maiores e um retrabalho desnecessário no futuro.

Calculando os passos por milímetro

Chegou a hora da matemática aplicada ao seu hardware. A fórmula para ajustar os E-steps é simples e eficaz: multiplique os passos atuais pelo valor de 100 e divida pela distância real que você mediu anteriormente após a extrusão.

Ao realizar o processo de como calibrar a extrusora, é essencial anotar todos os valores. Suponha que seu valor atual de E-steps seja 93. Se sua máquina extrudou 95mm, a conta resultaria em um novo valor aproximado. Essa precisão é o que separa um hobbista iniciante de um operador profissional de máquinas 3D.

Não se preocupe com cálculos complexos de engenharia. O importante é o comportamento da impressora após a alteração. Ao aprender a calcular e-step impressora 3d, você ganha autonomia para trocar peças como engrenagens de tração sem depender de configurações genéricas encontradas na internet.

Atualizando o firmware da impressora

Após definir o novo valor de passos, você precisa salvá-lo na memória da placa. A maneira mais direta é através do painel LCD, procurando por opções como Configurações Avançadas ou Passos/mm, onde você insere o novo número calculado e salva na EEPROM da máquina.

Outra alternativa comum, especialmente em máquinas rodando Marlin, é o envio do comando G-code M92 E[novo_valor] seguido de um comando M500 para gravar na memória permanente. Entender como calibrar a extrusora envolve saber que, sem salvar, as mudanças serão perdidas ao desligar a impressora.

Se você utiliza firmwares mais abertos, como o Klipper, o ajuste é feito diretamente no arquivo de configuração printer.cfg. Independentemente do modelo, a regra de ouro é sempre validar o valor após salvar, repetindo o teste de medição para confirmar se o sistema absorveu corretamente a nova instrução.

Verificando o diâmetro do filamento

A calibração dos passos do motor não é o único fator que influencia a quantidade de material que sai pelo bico. O diâmetro real do seu filamento pode variar alguns centésimos de milímetro entre diferentes marcas ou lotes de produção.

Recomendamos o uso de um paquímetro para medir vários pontos do filamento ao longo do carretel. Se o seu filamento nominal de 1.75mm na verdade possui 1.72mm, o volume extrudado será menor do que o calculado pelo fatiador, exigindo uma compensação manual no software.

Muitos usuários ignoram esse detalhe ao buscar como calibrar a extrusora, mas o controle do diâmetro real evita sub-extrusão em materiais de baixa qualidade. Se você trabalha com materiais especiais, como o filamento pla calibração passo a passo deve incluir sempre a verificação da constância dimensional do material antes de iniciar impressões críticas.

Ajustando o multiplicador no fatiador

Aqui ocorre uma confusão comum: a diferença entre calibração de hardware e calibração de software. O E-step ajusta o motor, enquanto o multiplicador de extrusão, ou Flow Rate, ajusta o fatiador para compensar variações de material ou temperatura.

Sugerimos usar o multiplicador para ajustes finos em cada projeto, reservando a calibração de hardware apenas para mudanças estruturais no bico ou na própria extrusora. Ao configurar o Flow Rate no Cura ou no PrusaSlicer, você consegue um acabamento superior em peças de precisão.

Entender como calibrar a extrusora permite que você saiba exatamente quando tocar no software. Ajustar o multiplicador para 95% ou 105% é uma ferramenta poderosa para corrigir defeitos superficiais sem precisar mexer nos parâmetros fixos da placa principal da impressora, mantendo a configuração básica estável.

Impacto da calibração na saúde da máquina

Uma extrusora bem ajustada trabalha com folga e precisão, evitando o desgaste prematuro do tracionador e dos motores. Quando a extrusão está forçada, o hotend sofre com pressões internas elevadas que podem causar entupimentos constantes e degradação do tubo de teflon interno.

Especialistas do setor técnico ressaltam que a vida útil de uma impressora 3D depende essencialmente de rotinas preventivas e do ajuste fino no fluxo de alimentação do filamento, evitando paradas repentinas e falhas graves de hardware.

Investir tempo no aprendizado de como calibrar a extrusora é, portanto, uma estratégia de economia a longo prazo. Além de peças melhores, você garante que sua impressora não sofra com sobrecargas desnecessárias nos motores, prolongando a vida útil de todo o sistema de movimentação e aquecimento.

Comparativo de resultados e ajustes

Para facilitar o diagnóstico visual, criamos uma tabela comparativa que ajuda a identificar o problema através dos sintomas mais comuns encontrados em nossas oficinas de teste.

Utilize esta tabela como guia rápido após cada teste de impressão. Ao saber como calibrar a extrusora, você rapidamente reconhece qual coluna da tabela precisa de atenção, poupando horas de tentativa e erro na bancada de trabalho.

Testes práticos pós calibração

Nada substitui o teste real de impressão. Após configurar os parâmetros, imprima um cubo de calibração com apenas uma linha de parede e sem preenchimento para verificar se a espessura medida com o paquímetro condiz com o valor configurado no seu fatiador.

Lembre-se que cada material possui características próprias de fluidez. Se você costuma alternar entre materiais, como aprender como imprimir tpu, precisará de perfis de calibração distintos, pois filamentos flexíveis exigem uma tensão muito diferente na extrusora em comparação ao PLA convencional.

Documentar essas alterações é um hábito de profissionais. Mantenha um log de como calibrar a extrusora para cada tipo de material, evitando perder configurações de sucesso quando mudar de bobina ou realizar upgrades no hotend, como a instalação de um bico de aço endurecido.

Dicas para iniciantes na manutenção

Trabalhar com a impressora exige paciência, especialmente quando o hotend está em temperaturas elevadas. Sempre utilize pinças adequadas para manipular o filamento ou limpar o bico, evitando queimaduras acidentais durante o processo de ajuste.

Ao aprender como calibrar a extrusora, não tente fazer alterações drásticas de uma só vez. Pequenos ajustes incrementais são mais fáceis de reverter e ajudam a entender a sensibilidade de cada parâmetro na qualidade final da sua peça, garantindo um aprendizado consistente e seguro.

Se você estiver lidando com materiais especiais, como o filamento que brilha no escuro, lembre-se que a abrasividade pode alterar a folga do bico ao longo do tempo. Mantenha sempre um registro atualizado e confira periodicamente se os níveis de extrusão permanecem constantes para o seu fluxo de trabalho habitual.

Otimize agora sua produção 3D

Dominar o fluxo de material é o divisor de águas entre amadores e especialistas. Ao aplicar as técnicas de como calibrar a extrusora descritas neste guia, você reduz desperdícios, prolonga a vida útil dos componentes internos e garante que cada projeto saia exatamente como planejado no seu software de modelagem.

Não espere a próxima falha de impressão para agir. Reserve um momento hoje para realizar esses ajustes e veja a diferença na fidelidade das suas peças. O sucesso na impressão 3D começa pelo controle total sobre o seu hardware, então comece agora e transforme a qualidade dos seus resultados!

Perguntas frequentes sobre como calibrar a extrusora

Por que aprender como calibrar a extrusora é essencial para a qualidade da impressão?

Saber como calibrar a extrusora é fundamental porque garante que a quantidade de material comandada pelo software seja precisamente a que chega ao hotend. Esse ajuste evita falhas estruturais, lacunas nas paredes e acúmulos indesejados, elevando suas impressões 3D a um nível de precisão profissional.

Quais são os principais sinais de que a minha extrusora precisa de ajustes?

Fique atento a sintomas como camadas incompletas, que indicam sub-extrusão, e a presença de blobs ou oozing, que sinalizam excesso de material. Estalos no motor da extrusora ou dimensões divergentes do projeto original em suas peças também são alertas claros de que o sistema de alimentação não está operando corretamente.

O que devo preparar antes de iniciar o processo de calibração?

Antes de começar, é inegociável garantir que o bico de impressão esteja limpo e livre de obstruções. Além disso, certifique-se de que o hotend esteja aquecido na temperatura ideal do seu filamento e que o caminho do material, desde o carretel até o bico, esteja totalmente desimpedido.

Uma extrusora descalibrada pode causar danos permanentes na minha impressora?

Embora o principal impacto seja na qualidade estética e estrutural das peças, a falta de calibração pode sobrecarregar o sistema mecânico. A extrusora patinando constantemente ou a perda de passos devido a obstruções pode causar desgaste prematuro nos componentes do motor e dificultar a manutenção eficiente do equipamento a longo prazo.

É possível obter resultados profissionais em impressoras de entrada apenas ajustando a extrusão?

Sim, é perfeitamente possível. Testes realizados indicam que mesmo impressoras mais simples podem produzir resultados surpreendentes quando o sistema de alimentação está calibrado com precisão. O controle rigoroso do fluxo de material é um pilar da engenharia que transforma máquinas de entrada em ferramentas de alta fidelidade.
