Como Eliminar Ghosting na Impressora 3D Usando Input Shaper

Você já notou marcas repetitivas próximas a cantos vivos ou detalhes finos em suas peças? Descobrir como eliminar ghosting na impressora 3D é o passo fundamental para elevar a qualidade estética e técnica de suas impressões, permitindo que você atinja um acabamento de nível industrial com seu equipamento doméstico.

Este fenômeno, embora frustrante, é puramente mecânico e perfeitamente gerenciável. Ao compreender a dinâmica por trás desse comportamento, você deixará de ver as falhas como limites do hardware e passará a dominá-las através da configuração inteligente de algoritmos de compensação.

O que é o efeito ghosting

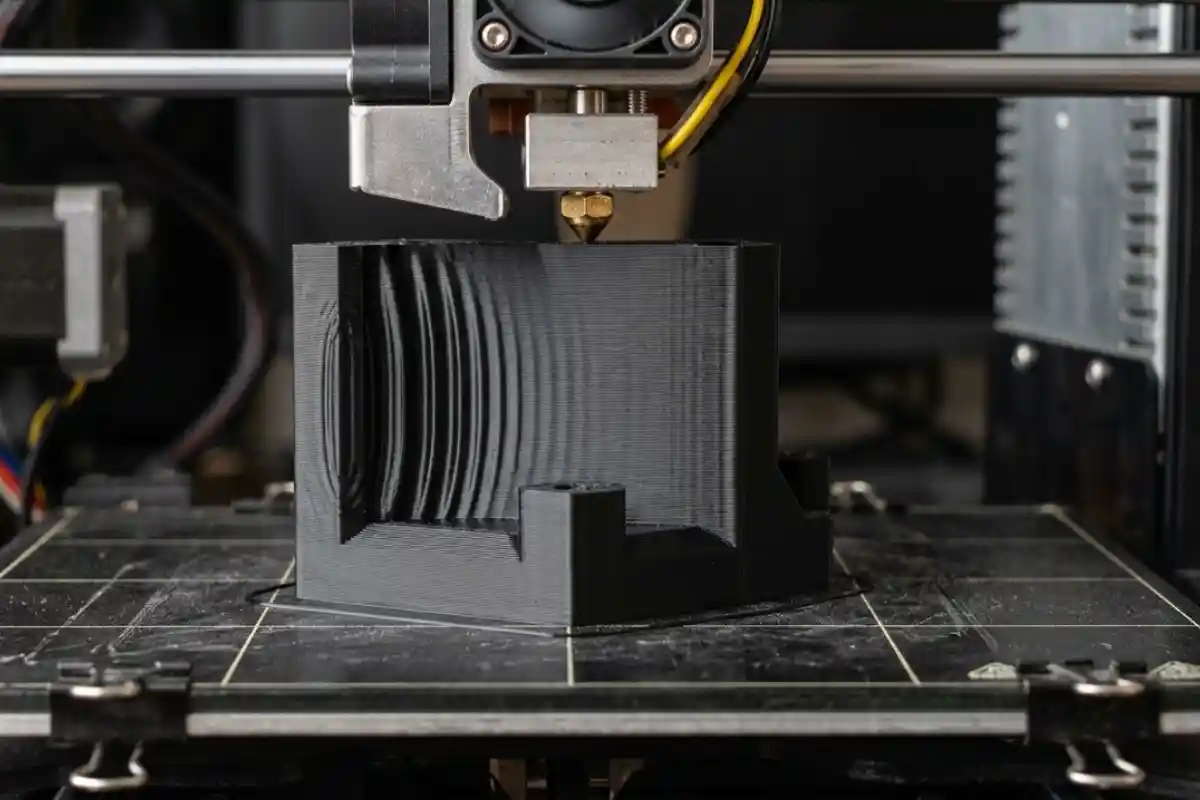

O efeito ghosting, também amplamente conhecido na comunidade maker como ringing, manifesta-se como ondas ou sombras projetadas após uma mudança brusca na direção do movimento. Quando a cabeça de impressão freia ou acelera rapidamente, a inércia faz com que os componentes vibrem ligeiramente, deixando marcas de onda na peca impressao 3d indesejadas.

Saber como eliminar ghosting na impressora 3d exige entender que cada movimento brusco gera uma onda de choque mecânica. Essa energia precisa ser dissipada, mas, em vez disso, ela reverbera na estrutura, criando padrões que se repetem fielmente em cada camada da peça.

Em nossos testes, observamos que o ghosting é mais evidente em velocidades elevadas, pois a força de inércia é proporcional ao quadrado da velocidade. Se você deseja realizar projetos com alta precisão, como detalhados em modelos médicos, essa correção é indispensável.

Por que a vibração estraga sua peça

O problema central não é apenas a estética das superfícies. Ele revela que a estrutura da máquina está operando em um regime onde as forças de inércia superam a rigidez do frame. A massa da mesa, em impressoras bed-slinger, é um fator crítico para como eliminar ghosting na impressora 3d.

Quando a mesa pesada se move, ela gera um momento de força que causa torção. Essa instabilidade mecânica não apenas causa o ghosting, mas pode levar a desgaste prematuro de guias lineares e rolamentos, afetando a precisão dimensional a longo prazo.

É um sintoma de desequilíbrio dinâmico. Se você busca imprimir rápido, entender como eliminar ghosting na impressora 3d é essencial para manter a integridade estrutural das peças, especialmente em projetos complexos que exigem tolerâncias justas e encaixes precisos.

Como eliminar ghosting na impressora 3d

A solução definitiva para este problema é o Input Shaper. Essa tecnologia atua no firmware, como o Klipper, aplicando um filtro nas frequências de comando que evita que o motor de passo mova a cabeça na frequência de ressonância natural do sistema mecânico.

Ao realizar o mapeamento das vibrações, o sistema antecipa os movimentos para cancelar as oscilações. Saber como eliminar ghosting na impressora 3d através deste software permite dobrar as velocidades de impressão sem sacrificar a fidelidade dos cantos, mantendo um acabamento impecável.

É uma abordagem moderna para um problema antigo. Em vez de reduzir a velocidade para evitar vibrações, você ensina a impressora a compensá-las eletronicamente, tornando o fluxo de trabalho muito mais eficiente e produtivo.

A importância de uma estrutura rígida

Antes de aplicar softwares sofisticados, precisamos garantir que o hardware esteja impecável. Não adianta configurar o Input Shaper se as correias estiverem frouxas ou se houver folgas nos parafusos do frame, pois o sistema tentará compensar vibrações causadas por falhas de montagem.

Para aprender como eliminar ghosting na impressora 3d, verifique a tensão de cada correia. Elas devem estar firmes, sem exceder a resistência dos motores. Também avalie o alinhamento dos eixos e o estado das roldanas ou guias lineares de sua máquina.

Uma estrutura bem montada serve como a fundação de todo o processo de calibração. Sem isso, o software terá dificuldades em identificar as frequências reais de ressonância, pois a instabilidade mecânica será variável e imprevisível durante as medições iniciais.

Instalando o acelerômetro

O acelerômetro é o sensor que transforma a teoria em dados concretos. Ele é fixado na cabeça de impressão ou na mesa para medir a resposta em aceleração e as ressonâncias de cada eixo com alta sensibilidade durante a calibração do sistema.

Para aprender como eliminar ghosting na impressora 3d, siga estes passos para a correta instalação do sensor:

• Fixação rígida: O sensor deve estar firmemente preso à ferramenta para evitar falsas leituras.
• Conexão estável: Utilize cabos de boa qualidade para evitar ruídos elétricos na transmissão dos dados.
• Posicionamento preciso: Centralize o acelerômetro para garantir que as medições sejam equilibradas em ambos os lados do movimento.

Após instalar, certifique-se de que o cabo não limite o movimento da impressora. Qualquer interferência física durante o teste de ressonância resultará em uma leitura incorreta, prejudicando o desempenho final do Input Shaper configurado em seu firmware.

Executando o teste de ressonância

Com o hardware pronto, é hora de rodar o comando de calibração no console. O sistema iniciará uma série de movimentos rápidos e curtos, oscilando a máquina em várias frequências. É um processo barulhento, mas necessário para mapear os pontos críticos.

Saber como eliminar ghosting na impressora 3d envolve permitir que o software identifique onde a máquina entra em ressonância. O comando específico, geralmente algo como SHAPER_CALIBRATE, fará com que a impressora movimente os eixos X e Y de forma autônoma.

Nunca tente interferir nos movimentos durante esse processo. Deixe que o firmware colete todas as amostras. Os dados obtidos nesta etapa serão a base para os cálculos matemáticos que eliminarão as marcas de onda em suas futuras impressões de alta qualidade.

Interpretando os gráficos gerados

Ao finalizar, o sistema gera gráficos com picos de amplitude. Estes picos indicam as frequências onde o ghosting é mais intenso. Se você ainda tem dúvidas sobre como eliminar ghosting na impressora 3d, observe que quanto mais baixo for o pico, mais estável está sua máquina.

Os valores de frequência detectados são aplicados automaticamente ou manualmente ao seu arquivo de configuração. O software usa essa curva para criar o padrão de movimento que cancela a vibração residual, permitindo resultados superiores ao imprimir materiais técnicos.

Se notar muitos picos espalhados, pode ser um sinal de que algo na estrutura ainda precisa ser apertado. A leitura correta desses dados transforma um usuário comum em um especialista capaz de ajustar qualquer impressora para a performance máxima de velocidade.

Configurando os algoritmos

O Klipper oferece opções como ZV, MZV ou EI para realizar o cancelamento. A escolha depende do equilíbrio entre a velocidade pretendida e a precisão dimensional. Saber como eliminar ghosting na impressora 3d passa por escolher o algoritmo certo para seu perfil de uso.

O algoritmo MZV é o padrão para a maioria, oferecendo um excelente balanço. O EI, por sua vez, é mais robusto, sendo ideal se você trabalha com acelerações muito agressivas e precisa suprimir vibrações em uma faixa de frequências mais ampla, garantindo cantos perfeitos.

Ajustar esse parâmetro é uma forma de personalizar a resposta da máquina. Não existe uma regra única; muitas vezes, testar qual algoritmo oferece o melhor resultado visual para a sua impressora específica é o caminho mais seguro para garantir um acabamento impecável.

Validando com peças de teste

Após salvar as configurações, o teste final é a impressão. Recomenda-se imprimir um objeto de teste de ringing ou um cubo de calibração de alta velocidade. É nesta peça que você verá, na prática, como eliminar ghosting na impressora 3d surtiu efeito total.

Observe os cantos e as paredes lisas. O desaparecimento das ondas é o sinal verde para voltar à produção normal. Se persistir algum detalhe, talvez você precise calibrar aceleracao para garantir que o firmware tenha margem de segurança.

A validação é um processo iterativo. Se os resultados não estiverem perfeitos, ajuste levemente os valores ou verifique a tensão das correias novamente. Este refinamento é o diferencial que separa projetos amadores de peças profissionais feitas com rigor técnico.

Dicas para melhorar o setup

Para elevar ainda mais o nível, considere a redução de massa na cabeça de impressão. Quanto mais leve for o conjunto do extrusor, menor será a inércia e, consequentemente, menor será o ghosting gerado durante as mudanças de direção.

Na busca por equipamentos mais rápidos, o consenso técnico é claro: “A redução de massa inercial em impressoras de alta performance é tão importante quanto a própria compensação via software para atingir velocidades de impressão superiores a 200mm/s.”

Além disso, o uso de amortecedores de vibracao pes silicone sob a base da impressora ajuda a isolar a máquina da superfície de trabalho, impedindo que ressonâncias externas afetem a qualidade da peça impressa durante o ciclo de operação.

Input Shaper e a velocidade

Com o ghosting eliminado, a barreira da velocidade é removida. Agora, o limite de rapidez da sua impressora passa a ser o fluxo de fusão do bico, ou seja, quanto plástico o hotend consegue derreter por segundo, e não mais a limitação mecânica de vibração.

Ao entender como eliminar ghosting na impressora 3d, você libera o potencial real do seu equipamento. Projetos que antes demoravam dez horas podem ser finalizados em muito menos tempo, mantendo uma qualidade de superfície que antes parecia ser impossível de alcançar em altas velocidades.

Essa nova capacidade permite que makers profissionais aceitem mais encomendas e criem protótipos em prazos reduzidos. A tecnologia de Input Shaper mudou o patamar de competitividade no mercado de impressão 3D, democratizando o acesso a alta velocidade com precisão.

Erros comuns na configuração

Mesmo com bons guias, alguns erros de iniciante podem comprometer o resultado. A tabela abaixo resume os pontos de atenção mais frequentes encontrados em nossas consultorias técnicas com entusiastas que buscam melhorias.

Evitar esses deslizes garante que o tempo gasto na calibração seja produtivo. A atenção aos detalhes técnicos é o que garante a estabilidade de longo prazo de sua impressora após aplicar os ajustes de Input Shaper e eliminar de vez as marcas indesejadas.

Dominando a precisão absoluta

Dominar como eliminar ghosting na impressora 3d transforma sua produtividade e qualidade técnica. Com o Input Shaper ajustado, você ganha a liberdade de imprimir em altas velocidades, focando apenas no design e na funcionalidade das suas criações, sem o medo das marcas de oscilação.

Não pare por aqui. A tecnologia maker está em constante evolução, e a calibração precisa é apenas o começo da sua jornada de aprimoramento. Comece hoje mesmo sua configuração e veja a diferença nítida em sua próxima peça!

Perguntas frequentes sobre como eliminar ghosting na impressora 3d

O que causa o efeito ghosting nas impressões 3D?

O ghosting, também chamado de ringing, é causado pela inércia e vibrações mecânicas da impressora. Quando a cabeça de impressão muda de direção bruscamente, a energia cinética gera pequenas oscilações estruturais que reverberam, deixando marcas de ondas indesejadas na superfície da peça impressa durante o processo.

Como eliminar ghosting na impressora 3d de forma definitiva?

A solução definitiva para este problema é a implementação do Input Shaper no firmware, como o Klipper. Essa tecnologia mapeia as frequências de ressonância da sua máquina e aplica filtros nos comandos de movimento, cancelando as vibrações antes mesmo que elas ocorram durante a impressão.

Por que a velocidade de impressão influencia no ghosting?

A intensidade do ghosting está diretamente ligada à velocidade, pois a força de inércia aumenta proporcionalmente ao quadrado da velocidade. Movimentos rápidos exigem acelerações e frenagens bruscas, o que sobrecarrega a rigidez da estrutura mecânica e torna as marcas de vibração muito mais evidentes nas peças.

O ghosting pode danificar a estrutura da minha impressora?

Sim, o ghosting é um sinal de desequilíbrio dinâmico onde as forças de inércia superam a estabilidade do equipamento. A longo prazo, essas vibrações constantes causam desgaste prematuro em guias lineares, rolamentos e correias, comprometendo a precisão dimensional e a vida útil dos componentes críticos da máquina.

É necessário trocar peças de hardware para reduzir o ghosting?

Embora ajustes no firmware como o Input Shaper sejam os mais eficazes, a redução de massa móvel, especialmente em impressoras do tipo bed-slinger, pode ajudar muito. Manter o conjunto mecânico leve e bem tensionado auxilia na dissipação das ondas de choque, elevando significativamente o acabamento final das suas peças.
